DİKDÖRTGEN KANAL TİPİ RADYAL FANLAR
CH-DKTF
Tamamen galvaniz sacdan imal edilen DKF serisi dikdörtgen kanal fanları ile havalandırma kanalı sistemlerine kolayca uygulanabilecek ve orta-yüksek hacimde havalandırma ihtiyaçlarının karşılanabileceği şekilde tasarlanmıştır. Standart bakım kapakları sayesinde, cihazı sökmeden ve kanal tesisatını demonte etmeden motor ve fan bakımı kolayca yapılır. Tüm havalandırma kanal tesisatlarında kullanıma uygundur
Teknik Bilgiler
| Model | Voltaj Voltage (v) | Güç Power (kw) | Akım Currency (a) | Kondansatör Capacitor (uF) | Devir Speed (rpm) | Ses Seviyesi Noise Level (dB (A)) | Debi Air Flow (m³/h) | Fiyat |
|---|---|---|---|---|---|---|---|---|
| CH-DKTF 30-15 | 230 | 90 | 0,40 | 2,50 | 2650 | 49 | 650 | - |
| CH-DKTF 40-20 A | 230 | 150 | 0,52 | 4,00 | 2400 | 53 | 950 | - |
| CH-DKTF 40-20 B | 230 | 200 | 0,61 | 4,00 | 2450 | 54 | 1250 | - |
| CH-DKTF 50-25 | 230 | 250 | 0,85 | 6,00 | 2600 | 56 | 1900 | - |
| CH-DKTF 60-30 | 230 | 140 | 0,65 | 8,00 | 1440 | 50 | 2100 | - |
| CH-DKTF 60-35 A | 230 | 160 | 0,75 | 8,00 | 1400 | 54 | 2700 | - |
| CH-DKTF 60-35 B | 230 | 220 | 0,94 | 10,00 | 1420 | 58 | 3400 | - |
| CH-DKTF 70-40 A | 230 | 500 | 1,99 | 12,00 | 1450 | 60 | 4800 | - |
| CH-DKTF 70-40 B | 230 | 750 | 2,95 | 16,00 | 1450 | 61 | 6050 | - |
| CH-DKTF 80-50 | 230/380 | 950 | 2,50 | - | 1360 | 64 | 8500 | - |
| CH-DKTF 100-50 | 230/380 | 1200 | 3,00 | - | 1360 | 66 | 10500 | - |
| Model | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| CH-DKTF 30-15 | 150 | 300 | 400 | 325 | 175 | 350 | 200 |
| CH-DKTF 40-20 A | 200 | 400 | 500 | 425 | 225 | 450 | 250 |
| CH-DKTF 50-25 | 250 | 500 | 565 | 525 | 275 | 550 | 300 |
| CH-DKTF 60-30 | 300 | 600 | 740 | 625 | 330 | 650 | 350 |
| CH-DKTF 60-35 | 350 | 600 | 740 | 625 | 375 | 650 | 400 |
| CH-DKTF 70-40 | 400 | 700 | 790 | 725 | 425 | 750 | 450 |
| CH-DKTF 80-50 | 500 | 800 | 900 | 830 | 530 | 860 | 560 |
| CH-DKTF 100-50 | 500 | 1000 | 1000 | 1030 | 530 | 1060 | 560 |
SEÇİM TABLOSU
| Model | Pa | 0 | 100 | 200 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|
| CH-DKTF 30-15 | m3/h | 650 | 540 | 410 | - | - | - | - |
| CH-DKTF 40-20 A | m3/h | 950 | 850 | 700 | 540 | 360 | - | - |
| CH-DKTF 40-20 B | m3/h | 1250 | 1060 | 840 | 680 | 470 | - | - |
| CH-DKTF 50-25 | m3/h | 1900 | 1600 | 1420 | 1190 | 800 | 350 | - |
| CH-DKTF 60-30 | m3/h | 2100 | 1650 | 1100 | 610 | - | - | - |
| CH-DKTF 60-35 A | m3/h | 2700 | 2380 | 1790 | 1160 | - | - | - |
| CH-DKTF 60-35 B | m3/h | 3400 | 2850 | 2300 | 1580 | - | - | - |
| CH-DKTF 70-40 A | m3/h | 4800 | 4100 | 3600 | 2500 | 1600 | 500 | - |
| CH-DKTF 70-40 B | m3/h | 6050 | 5460 | 4850 | 3900 | 2700 | 950 | - |
| CH-DKTF 80-50 | m3/h | 8500 | 7500 | 6100 | 5000 | 4000 | 2900 | 2000 |
| CH-DKTF 100-50 | m3/h | 10500 | 9400 | 8600 | 7000 | 6000 | 4700 | 3500 |

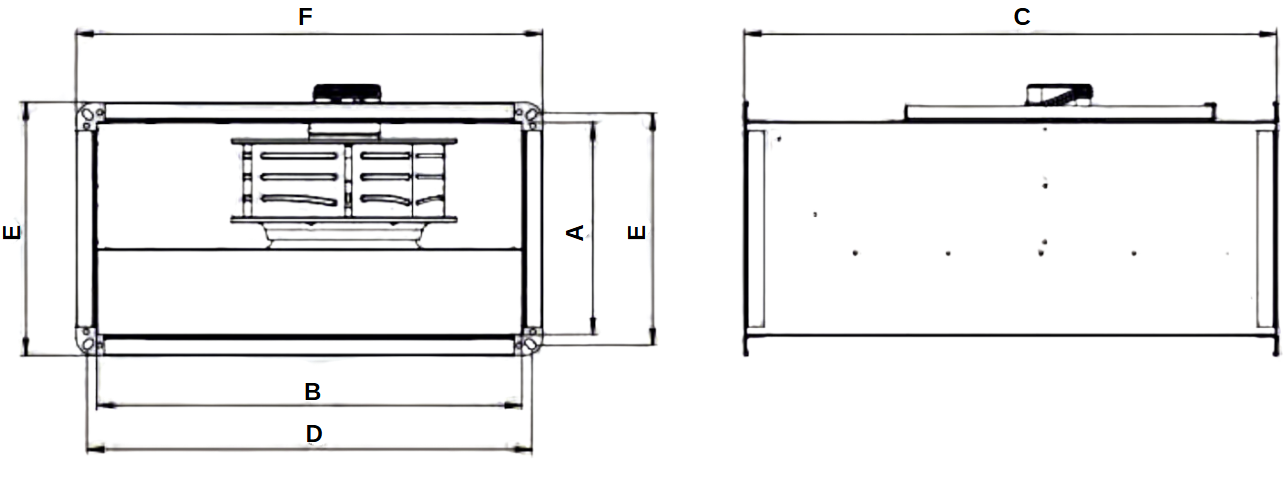

TEKNİK ÖLÇÜLER
